風力發電用變電站是將風電機組發出的電壓（0.6-0.69KV)升高至35KV或10KV，并網后輸出的專用變電設備，是我司根據內風力發電市場要求二量身定做的專供風力電站的箱變。是集可靠性，安全性，適用性，經濟性于一體的理想風力發電系統的配套產品。
功能特點：
1.箱變頂蓋為雙層可拆卸活頂，方便箱內元件的安裝和檢修。
2.采用新型百葉窗結構，散熱通風面積大，適用于風力較強的地區。V型結構設計，增強通風的同時可以有效防止雨水進入。
3.低壓主開關采用內外知名廠家斷路器。
4.變壓器使用S11-M系列全密封油侵式電力變壓器，具有低損耗，低噪音，高效率的優點，可取得良好的節能效果并減少污染。
5.與普通油侵式變壓器相比全密封式變壓器取消了儲油柜，油體積的變化由波紋郵箱的波紋片的彈性來自動調節補償，變壓器也打起隔絕，防止和減弱油的劣化，增強可靠性，正常運行免維護。
6.箱體整體分為底層，框架，頂架及箱蓋四部分，框架及頂架采用鋼結構件拼裝而成。外殼可采用彩鋼符合隔熱板或鋼板。隔板采用彩鋼復合板，防止熱輻射和各式之間的熱指導，外露結構件經過嚴格的酸洗，磷化，噴涂等工藝處理，保證耐腐蝕性，防濕熱，防霉菌，戶外耐候性強。

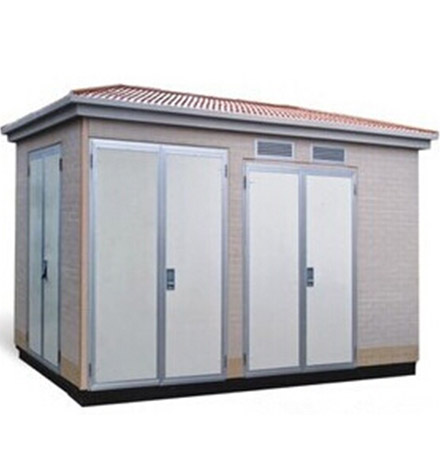

產品圖片
產品參數
|
項目
|
單位
|
高壓設備
|
變壓器室
|
低壓設備
|
|
額定電壓
|
KV
|
24
|
24/0.4
|
0.4
|
|
額定電流
|
A
|
630
|
3/75-150/3750
|
Less than 4000
|
|
額定頻率
|
Hz
|
50
|
|
額定能量
|
KVA
|
50-2500
|
|
工頻耐壓
|
KV
|
42/50/70/95
|
|
雷沖耐壓
|
KV
|
75/125/170/185
|
|
|
|
殼體防護等級
|
|
IP23
|
Oil type 55; dry type 65
|
IP23
|
|
噪聲等級
|
dB
|
|
|
|
|
外形尺寸
|
mm
|
根據接線原理圖
|
